Характеристики сонячних панелей: як читати параметри в datasheet

Datasheet сонячної панелі відповідає на три практичні питання: яку потужність модуль показує за стандартних умов, у яких електричних межах він працює і які фізичні обмеження створює для проєкту. Тому читати паспорт варто не за одним числом у ватах, а групами параметрів.

Найважливіші позначення для першого читання: Pmax, Vmp, Imp, Voc, Isc, ККД, температурний коефіцієнт, габарити та вага. Потужність електричного пристрою визначається напругою і струмом, а ККД показує, яку частку сонячної енергії модуль перетворює на електричну. (energy.gov: https://www.energy.gov/cmei/systems/solar-photovoltaic-performance-and-efficiency-basics)

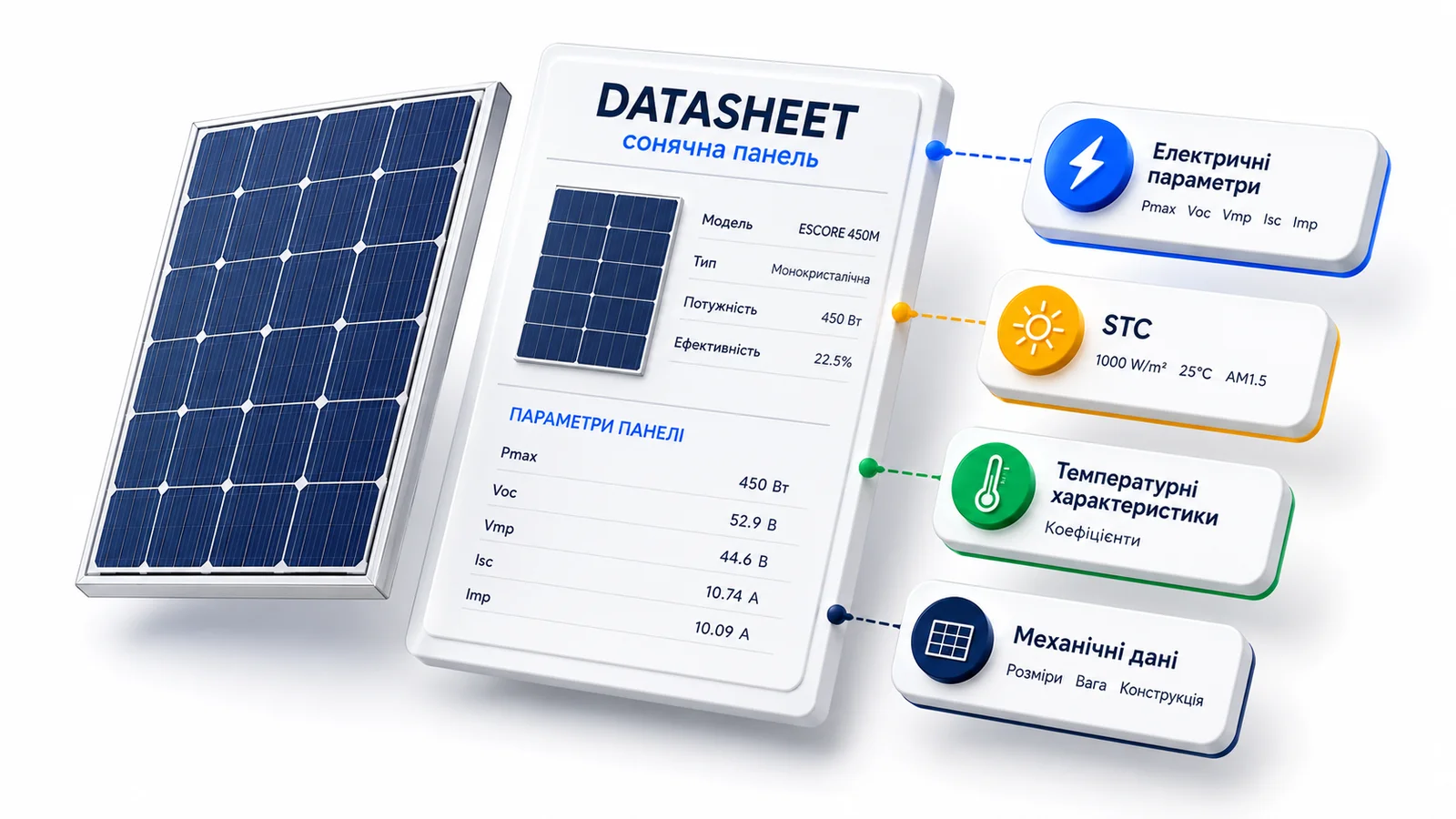

Як читати datasheet сонячної панелі

Спочатку знайдіть блок електричних характеристик. У ньому зазвичай вказані номінальна максимальна потужність, напруга та струм у точці максимальної потужності, напруга відкритого кола, струм короткого замикання і ККД модуля.

Потім подивіться, для яких умов наведені ці значення. Найчастіше основна таблиця подана для STC. Це стандартні умови випробування з освітленістю 1000 Вт/м², температурою комірки 25 °C і спектральною умовою AM 1.5. Саме тут зазвичай стоїть головне число потужності на кшталт 450 Вт.

Далі переходьте до температурних характеристик і механічного блоку. Там знаходяться температурні коефіцієнти, робочі температури, розміри, вага, тип скла, рама, допустима системна напруга та інші параметри, які вже впливають на сумісність і розміщення.

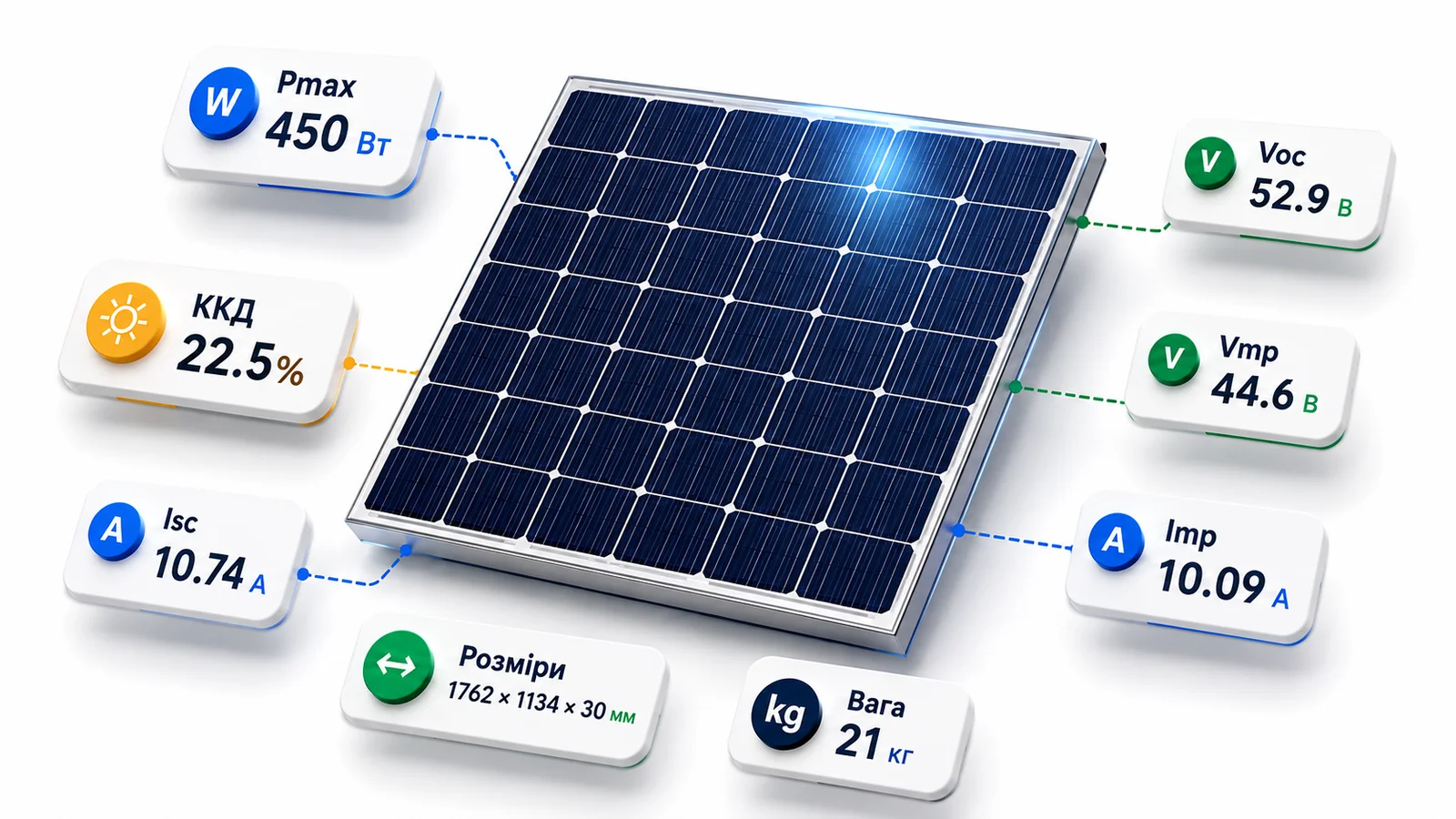

Один сучасний паспортний приклад добре показує логіку читання. Для модуля з номінальною потужністю 450 Вт виробник наводить Vmp 44,6 В, Imp 10,09 А, Voc 52,9 В, Isc 10,74 А, ККД 22,5%, габарити 1762 × 1134 × 30 мм і вагу 21 кг. Це характеристики однієї конкретної моделі, а не універсальні значення для всіх сонячних панелей.

Коли значення параметрів уже зрозумілі, окремо можна перейти до матеріалу як вибрати сонячні панелі (https://escore.com.ua/blogs/yak-vybraty-sonyachni-paneli/). Там характеристики вже працюють як критерії вибору, а не як терміни для розшифрування.

Потужність панелі: що означають вати

Потужність сонячної панелі у ватах зазвичай означає Pmax, тобто максимальну електричну потужність модуля за визначених паспортом умов. Якщо на панелі написано 450 Вт, це не означає, що вона постійно видаватиме 450 Вт на даху.

Причина проста. Паспортне значення отримують у контрольованих умовах. На реальному об’єкті змінюються освітленість, температура комірок, кут падіння світла, затінення, забруднення та електричний режим системи. Тому Pmax потрібен як стандартизована точка порівняння, а не як обіцянка миттєвої генерації.

Вати також не можна оцінювати без площі модуля. У benchmark системи DOE модуль потужністю 530 Вт має площу 2,57 м² і ККД 20,6%. Це хороший приклад того, що більша номінальна потужність може бути пов’язана з більшим форматом, а не лише з вищою ефективністю. (energy.gov: https://www.energy.gov/cmei/systems/solar-photovoltaic-system-cost-benchmarks)

На поточному ринку є й модулі з потужністю понад 600 Вт та ККД до 23% у межах окремої продуктової серії. Але ці цифри також треба читати разом з розмірами, напругою, струмом і сценарієм застосування. (canadiansolar.com: https://www.canadiansolar.com/na/tophiku6/)

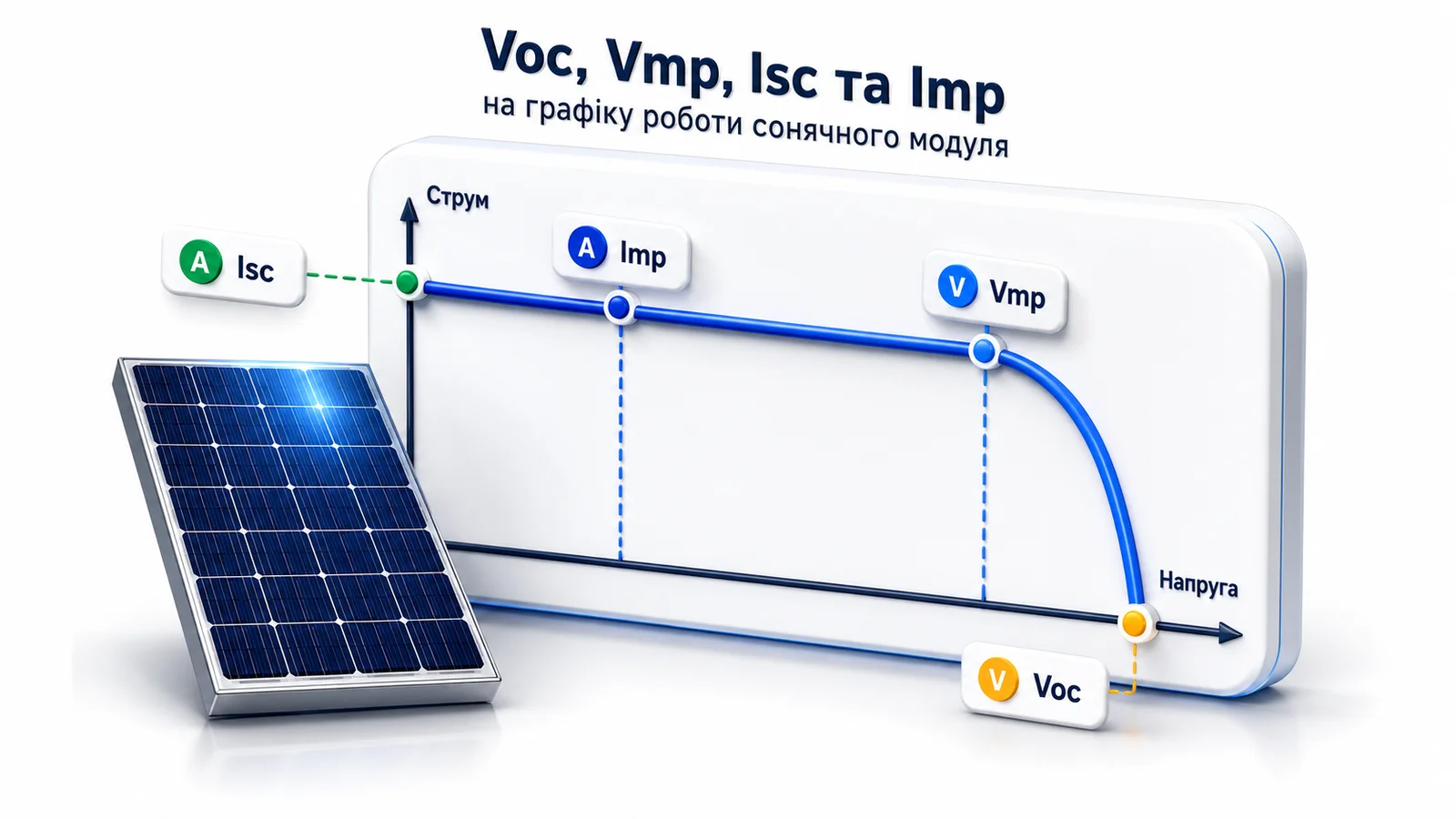

Voc, Vmp, Isc та Imp: напруга і струм

Ці чотири параметри описують різні точки роботи модуля.

• Voc означає напругу відкритого кола. Це напруга модуля, коли до нього не підключене навантаження і струм практично не відбирається. Для проєкту цей параметр важливий як верхня межа напруги одного модуля за заданих умов.

• Vmp означає напругу в точці максимальної потужності. Саме біля цієї точки модуль віддає найбільшу електричну потужність за поточних умов.

• Isc означає струм короткого замикання. Це контрольне паспортне значення струму за режиму, коли напруга на виході близька до нуля. Його використовують для перевірки допустимих струмів обладнання та захисту.

• Imp означає струм у точці максимальної потужності. Разом із Vmp він описує робочу точку, в якій модуль досягає Pmax.

У паспортному прикладі для модуля 450 Вт Vmp становить 44,6 В, а Voc 52,9 В. Imp становить 10,09 А, а Isc 10,74 А. Тому брати одне число напруги або струму без назви параметра неправильно.

Для сумісності з інвертором важливі не лише номінальні вати. Інженер перевіряє допустимі межі напруги та струму всієї системи з урахуванням характеристик конкретного обладнання й температури. Робочу схему з’єднання за одним datasheet будувати не можна.

Якщо потрібно зрозуміти саме логіку послідовного об’єднання модулів, вона винесена в окремий матеріал про стрінги та з’єднання панелей (https://escore.com.ua/blogs/stryngy-sonyachnyh-paneley-prostymy-slovamy/).

ККД сонячної панелі

ККД модуля показує, яку частку сонячної енергії, що потрапляє на його площу, він перетворює на електричну. Це характеристика ефективності використання площі, а не окрема оцінка якості всієї панелі. (energy.gov: https://www.energy.gov/cmei/systems/solar-photovoltaic-performance-and-efficiency-basics)

Практично вищий ККД означає, що на однаковій площі можна отримати більшу номінальну потужність за однакових стандартних умов. Саме тому ККД особливо важливий, коли площа даху або іншої поверхні обмежена.

Але порівнювати панелі тільки за ККД не варто. У базі EnergySage для 2026 року є сучасні моделі потужністю понад 400 Вт з ККД близько 22% і вище. При цьому навіть модулі з близькою потужністю мають різний ККД. Це ще раз показує, що ватність і ефективність не є одним і тим самим параметром. (energysage.com: https://www.energysage.com/solar-panels/)

ККД також не дорівнює річній генерації. На фактичний виробіток системи впливають сонячний ресурс, орієнтація, затінення, температура, втрати та режим роботи обладнання. Тому ККД треба читати як властивість самого модуля, а не як готовий прогноз виробітку СЕС.

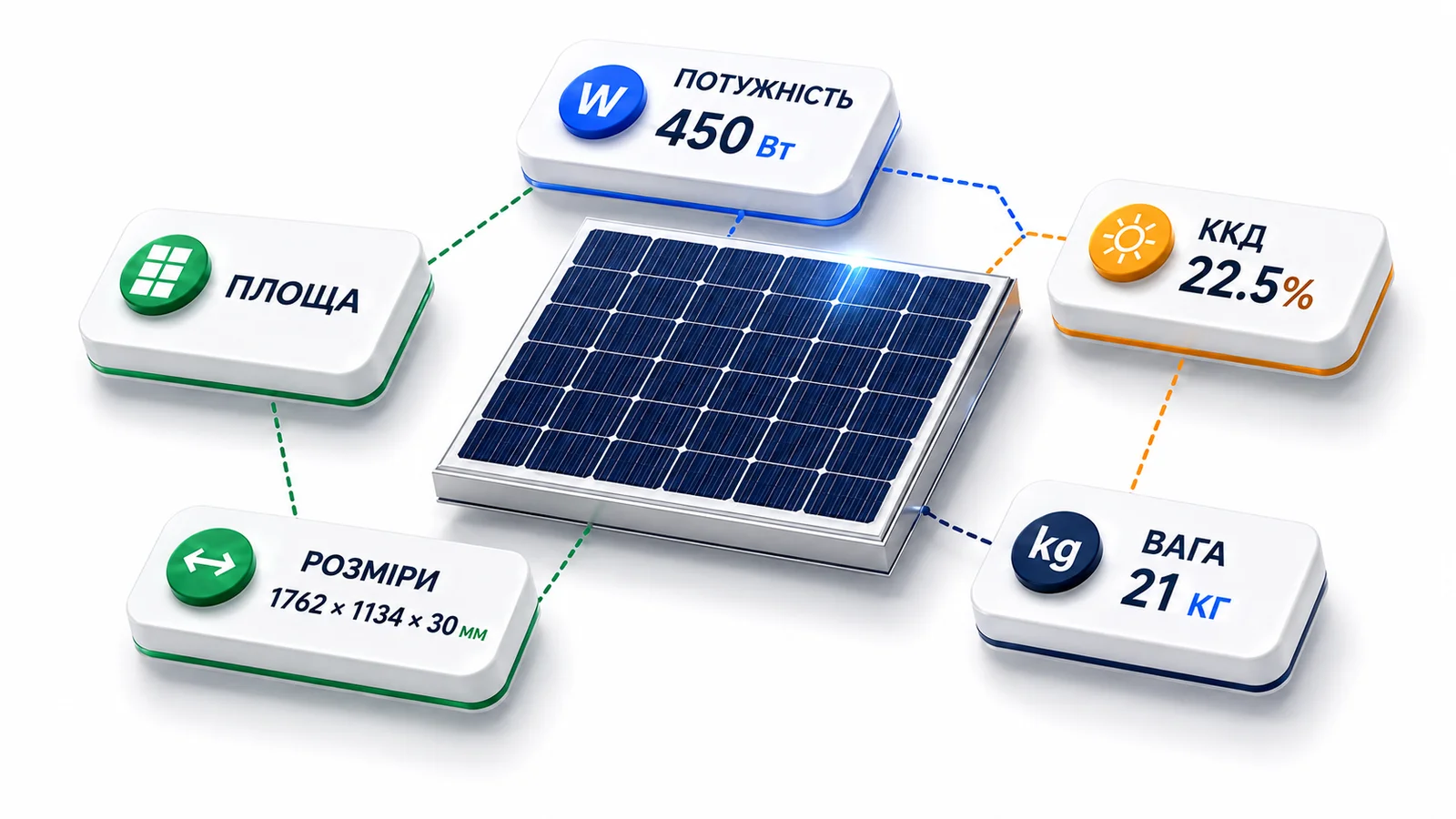

Розмір і вага панелі

Розміри сонячної панелі визначають, скільки модулів фізично поміститься на доступній поверхні, як їх можна розкласти і які зони доведеться залишити вільними. Потужність сама по собі цього не показує.

У паспортному прикладі модуль 450 Вт має розміри 1762 × 1134 × 30 мм і вагу 21 кг. Інший формат може мати більшу потужність, але водночас бути довшим, ширшим і важчим. Тому запит на розмір сонячної панелі завжди треба прив’язувати до конкретної моделі.

Вага важлива не лише під час перенесення та монтажу. Вона входить у загальне навантаження на конструкцію разом із системою кріплення. Окремо проєктувальник враховує вітрові, снігові та інші навантаження. Самостійно робити висновок про допустимість монтажу лише за вагою однієї панелі не можна.

Якщо ви шукаєте найлегші сонячні панелі, дивіться також на площу, тип конструкції, скло та допустимі механічні навантаження. Менша маса сама по собі не робить модуль кращим для конкретного даху.

Розмір панелі не треба перетворювати на самостійний розрахунок кількості модулів для приватного будинку. Для цієї задачі є окремий матеріал скільки сонячних панелей потрібно для будинку (https://escore.com.ua/blogs/skilky-sonyachnyh-paneley-potribno-dlya-budynku/).

Температурний коефіцієнт, STC та NMOT

STC потрібні для однакового лабораторного порівняння модулів. Реальний модуль на сонці часто нагрівається вище температури комірки 25 °C, яка використовується у STC. Через це його миттєва потужність може бути нижчою за паспортний Pmax навіть за хорошого сонячного освітлення.

Температурний коефіцієнт Pmax показує, як змінюється максимальна потужність при зміні температури комірок. У паспортному прикладі потужність зменшується приблизно на 0,29% на кожен градус підвищення температури комірки відносно контрольної точки. На актуальній сторінці іншого виробника для серії TOPHiKu6 також вказане зменшення Pmax приблизно на 0,29% на градус. (trinasolar.com: https://www.trinasolar.com/sites/default/files/Datasheet_210R_NEG9RC.27_EN_2024B.pdf)

Voc теж залежить від температури. При охолодженні модуля напруга відкритого кола зростає. Саме тому для електричної сумісності важливо дивитися не тільки на Voc при STC, а й на температурний коефіцієнт напруги. Це вже параметр для інженерної перевірки, а не підстава самостійно визначати схему з’єднання.

У різних datasheet можна зустріти NMOT або NOCT. NMOT означає номінальну робочу температуру модуля, а NOCT означає номінальну робочу температуру комірки. Для таких блоків виробник задає окремі контрольні умови, ближчі до експлуатаційних, ніж STC. У паспортному прикладі NOCT наведено для освітленості 800 Вт/м², температури повітря 20 °C і швидкості вітру 1 м/с. В іншому технічному паспорті Trina ті самі базові умови наведені для NMOT. (trinasolar.com: https://www.trinasolar.com/sites/default/files/Datasheet_210R_NEG9RC.27_EN_2024B.pdf)

Не треба сприймати значення STC, NMOT або NOCT як прогноз генерації на конкретному об’єкті. Це стандартизовані або паспортні точки, які дають інженеру спільну базу для порівняння характеристик.

Які характеристики критичні для конкретного проєкту

Для нового проєкту недостатньо знайти панель з найбільшим числом ват. Параметри треба перевіряти разом.

Насамперед важливі такі групи характеристик:

• Pmax і ККД. Вони показують номінальну потужність і ефективність використання площі.

• Voc і температурний коефіцієнт Voc. Вони потрібні для перевірки верхньої межі напруги за різних температур.

• Vmp і Imp. Вони описують робочу точку модуля та допомагають перевірити електричну сумісність із системою.

• Isc. Він потрібен для перевірки допустимих струмів обладнання й захисту.

• Розміри та вага. Вони визначають фізичну сумісність з місцем розміщення і впливають на конструктивні вимоги.

Додатково дивляться на допустиму системну напругу, тип роз’ємів, кабелі, механічні навантаження та температурний діапазон. Усе це є частиною datasheet, але конкретне рішення залежить від інвертора, схеми СЕС, місця монтажу та умов експлуатації.

Поширені помилки при читанні характеристик

Перша помилка: вважати Pmax реальною постійною потужністю. Це паспортна точка за визначених умов.

Друга помилка: порівнювати 450 Вт і 500 Вт без розміру та ККД. Більший модуль може мати більше ват просто через більшу площу. DOE використовує саме площу і потужність на одиницю площі, коли аналізує вплив ефективності модулів на систему. (energy.gov: https://www.energy.gov/cmei/systems/solar-photovoltaic-system-cost-benchmarks)

Третя помилка: плутати Voc з Vmp. Перше значення описує відкритий контур, друге робочу точку максимальної потужності.

Четверта помилка: ігнорувати температурні коефіцієнти. Паспортні напруга і потужність змінюються разом з температурою комірок.

П’ята помилка: вибирати модуль лише за одним показником. Поточні ринкові бази показують, що навіть близькі за потужністю моделі можуть мати різну ефективність та інші параметри. (energysage.com: https://www.energysage.com/solar-panels/)

Якщо ви вже маєте datasheet конкретної панелі та інвертора, передайте їх Escore для технічного розрахунку і перевірки сумісності до закупівлі обладнання. Якщо потрібно оцінити вже встановлену систему, окремим наступним кроком може бути технічний аудит СЕС (https://escore.com.ua/tehnichnyy-audyt-ses/).

FAQ

Чи означає більша потужність, що панель краща?

Ні. Панель на 500 Вт не є автоматично кращою за панель на 450 Вт. Більша потужність може бути наслідком більшої площі модуля, вищого ККД або обох факторів. Для конкретного проєкту треба одночасно перевірити габарити, ККД, Voc, Vmp, Isc, Imp, температурні коефіцієнти та сумісність із системою.

Показовий приклад дає DOE: у benchmark системі модуль 530 Вт має площу 2,57 м² і ККД 20,6%. Водночас у наведеному вище паспортному прикладі модуль 450 Вт має ККД 22,5%. Тобто більше ват не означає автоматично вищий ККД. (energy.gov: https://www.energy.gov/cmei/systems/solar-photovoltaic-system-cost-benchmarks)

Чим Voc відрізняється від Vmp?

Voc це напруга відкритого кола, коли модуль не віддає робочий струм у навантаження. Vmp це напруга в точці максимальної потужності, де модуль працює під навантаженням і може віддавати найбільшу потужність за поточних умов.

Для вибору сумісного обладнання потрібні обидва значення. Vmp описує робочий режим, а Voc допомагає перевірити верхню межу напруги, особливо з урахуванням температури. Самостійно визначати схему з’єднання лише за цими двома цифрами не варто.
